大连嫩草影院E系列搅拌产品

Dalian Satake E-Type Mixing Products

实现机械密封在线更换的搅拌解决方案

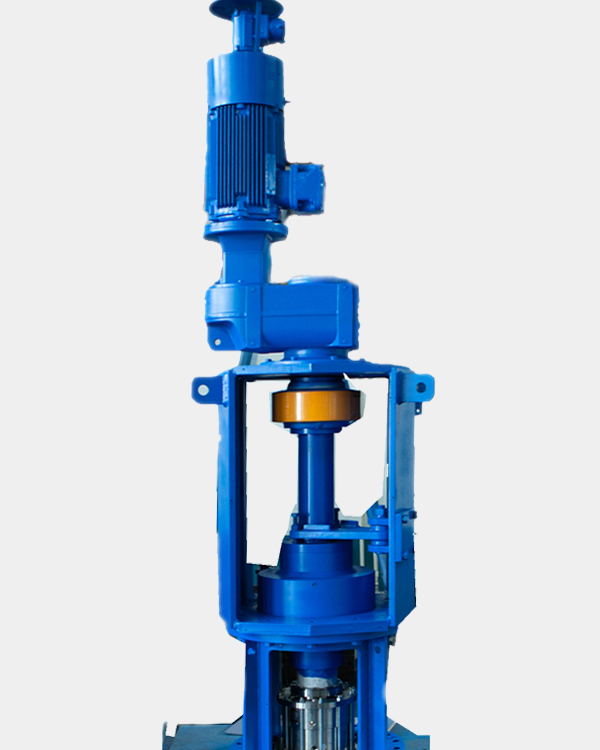

        嫩草影院E系列电机，减速机直联型搅拌采用独特的短轴回转结构，可以实现在电机和减速机都不移动的条件下，方便的进行机械密封的在线更换。可提供多种减速机电机与搅拌桨叶的配合，充分满足用户在不同搅拌转数、扭矩的要求，为大、中容量的机械密封搅拌提供了最佳的选择，是完全真正意义上的为客户量身订做的搅拌机。

        嫩草影院E型搅拌机采用柔性传递扭矩，最大程度上延长减速机、电机的使用寿命和降低使用噪音。

        多品种，可以安装市场售卖的任一种减速机、变速机或电动机。

        满足低速、高速及高压等特殊要求。

        根据扭矩要求的不同，造型更加容易。

        嫩草影院E型搅拌机使质量、性能、方便与可靠性达到完美结合。

        独特的结构设计，使机械密封的装卸轻而易举，维修维护更加方便、流畅、省时、高效！

E型搅拌机机械密封的更换

准备：

        在更换机械密封前做好准备工作，保证切断电源，内压力已降至常压，机械密封的联结管路已经拆除，需要更换的机械密封已经备妥。

①将链条联轴器的夹壳和链条从连接的驱动系统（1）和传动轴（12）的链条联轴器上拆下，两个链轮中间的约10mm的间隙是拆卸机械密封的关键。

②将连接传动轴（8）和（12）的刚性联轴器（6）上的螺栓拧下（支撑板（13）用于防止传动轴和桨叶因重力作用而脱落）。然后拧下轴承系统（3）的紧固螺栓，使用托板（10）将其提起。向后旋转搁置在外侧。待重新安装时再转回复位。

③使用手动绞车（9）将刚性联轴器（6）提起，放置在支撑板（13）上。

④将托板（B）旋转出来后取走刚性联轴器（6）。然后将机械密封（7）与底部安装底盘的螺栓拧下，将手动绞车（9）的挂钩挂在机封吊环上。

⑤使用手动绞车（9）缓缓提起机械密封（7），直至脱离传动轴（8），再将托板（B）旋转进来置到提起的机械密封（7）底部。

⑥将机械密封（7）放在托板（B）上，取下手动绞车（9）的挂钩，将托板（B）旋转出来，取下机械密封（7）。

安装恢复：

        将准备好转换的机械密封按与拆卸相反的过程重新安装好，其中在机封套入传动轴（8）时，应用手轻扶摆正，防止伤害机封轴套内的O型圈。

备注：

E型搅拌机（4）（5）（9）（14）（15）的附件为选配件，标准配置中不含，选购时请注明。

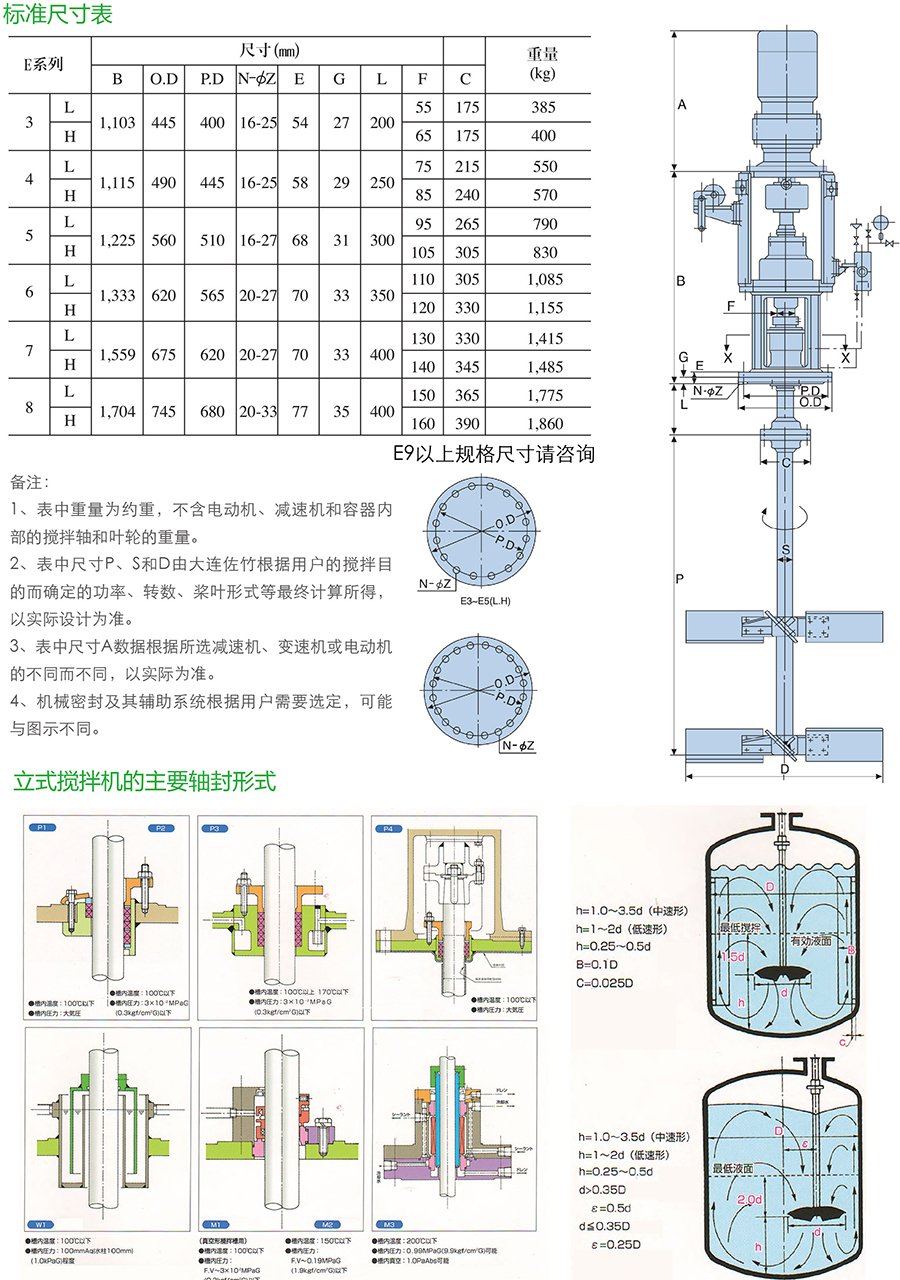

备注：1、表中重量为约重，不含电动机、减速机和容器内部的搅拌轴和叶轮的重量。

      2、表中尺寸P、S和D由大连嫩草影院根据用户的搅拌目的而确定的功率、转数、桨叶形式等最终计算所得，以实际设计为准。

      3、表中尺寸A数据根据所选减速机、变速机或电动机的不同而不同，以实际为准。

      4、机械密封及其辅助系统根据用户需要选定，可能与图示不同。
